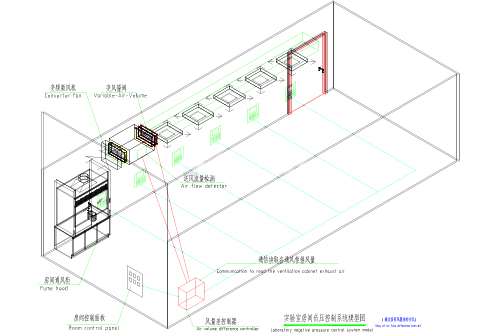

风量差控制通风系统三维图
 实验室风量差控制系统原理:
    A)持续地监测实验室通风柜排风量及房间送风风量,通过控制新风送风量始终小于排风量的型式来保证实验室气流方向。
    B)接收到停机命令时,系统先停送风延时再停排风;检测到排风量小于最小送风量时,送风会自动停机。
    C)当通风柜排风量增大时,控制系统将增大新风量来恒定风量差
    D)当通风柜的排风量减少时,控制系统将减少新风量来恒定风量差
    E)房间紧急排风:当发生意外时,按下紧急排风键,控制系统将全部关闭空调送风系统,同时打开通风柜排风风阀到最大位置

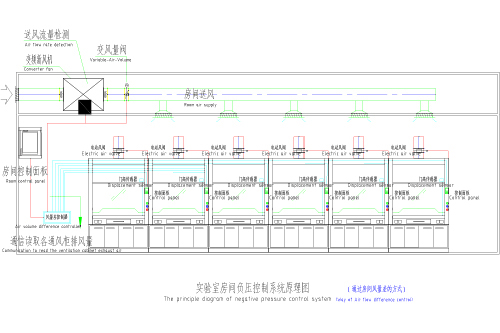

风量差控制通风系统原理图
实验室通风系统设计依据及参考标准:
  1、根据建设方提供的任务书及有关文件、基础建筑平面图,按照专业实验室要求和
特殊使用工艺指标设计
  2、专业规范及标准要求
    1)《科学实验室建筑设计规范》                     JGJ91-93
    2)《通用用电设备配电设计规范》                    GB50055-1993
    3)《采暖通风与空气调节设计规范》                 GBJ50019-2003
    4)《通风与空调工程施工质量验收规范》             GB50243-2002
    5)《电气装置安装工程电缆线路施工及验收规范》     GB50168-2002;
    6)《实验室变风量排风柜/lab VAV fume hood》       JG/T222-2007
    11) 本方案严格按照国家有关的规范要求,若有新规范出台请按新规范执行
二、通风系统设计原则
1.实验室项目通风系统设计考虑安全与节能统一,通风柜均采用变风量控制系统。
2.排风控制系统设计:实验室排风系统采用变频管道恒压控制方式。
3.送风控制系统设计:实验室送风采用全新风空调系统,新风经过处理后达到一定温度后
送入实验室以维持实验室的压力平衡以及温度稳定。
三、控制系统说明
   1、系统由通风柜VAV系统、房间风量差控制系统、排风机管道静压控制系统、新风空
调控制系统及实验室集中监控系统构成。
   2、根据实验大楼的结构和实验楼通风工艺,通风柜采用自适应变风量(UBC VAV)控
制带视窗自动控制系统。
通过实时测量通风柜视窗高度及排风量,保持通风柜视窗开启处平均面风速稳定在
0.5±0.05m/s,响应时间<1秒;有人、无人操作状态下,面风速自动切换;通风柜门全关闭
时维持最小排风量;通风柜视窗超限高报警;通风柜内温度超限报警;延时自动关机等。
自动视窗控制系统:视窗自动升降,随动,视窗自动限高,防夹。
